波滤器的主要分类

2021-04-07 09:57:21

1.滤波器主要分类

按所处理的信号分为模拟滤波器和数字滤波器两种。

按所通过信号的频段分为低通、高通、带通、带阻和全通滤波器五种。

低通滤波器:它允许信号中的低频或直流分量通过,抑制高频分量或干扰和噪声;

高通滤波器:它允许信号中的高频分量通过,抑制低频或直流分量;

带通滤波器:它允许一定频段的信号通过,抑制低于或高于该频段的信号、干扰和噪声;

带阻滤波器:它抑制一定频段内的信号,允许该频段以外的信号通过,又称为陷波滤波器。[1]

全通滤波器:全通滤波器是指在全频带范围内,信号的幅值不会改变,也就是全频带内幅值增益恒等于1。一般全通滤波器用于移相,也就是说,对输入信号的相位进行改变,理想情况是相移与频率成正比,相当于一个时间延时系统。

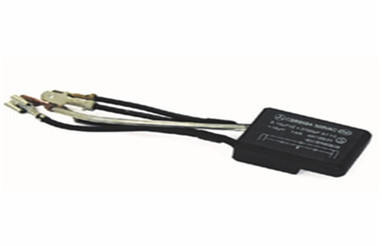

抑制射频干扰整件滤波器

按所采用的元器件分为无源和有源滤波器两种。

根据滤波器的安放位置不同,一般分为板上滤波器和面板滤波器。

板上滤波器安装在线路板上,如PLB、JLB系列滤波器。这种滤波器的优点是经济,缺点是高频滤波效果欠佳。其主要原因是:

1、滤波器的输入与输出之间没有隔离,容易发生耦合;

2、滤波器的接地阻抗不是很低,削弱了高频旁路效果;

3、滤波器与机箱之间的一段连线会产生两种不良作用: 一个是机箱内部空间的电磁干扰会直接感应到这段线上,沿着电缆传出机箱,借助电缆辐射,使滤波器失效;另一个是外界干扰在被板上滤波器滤波之前,借助这段线产生辐射,或直接与线路板上的电路发生耦合,造成敏感度问题;

滤波阵列板、滤波连接器等面板滤波器一般都直接安装在屏蔽机箱的金属面板上。由于直接安装在金属面板上,滤波器的输入与输出之间完全隔离,接地良好,电缆上的干扰在机箱端口上被滤除,因此滤波效果相当理想。

扬州晶电电子科技有限公司是一家专业生产和销售金属化薄膜电容器的厂家。企业创建于2004年4月,现有职工120人,固定资产3500万,工程技术人员35人。本公司不断追求先进的技术和管理理念,从日本、瑞士、意大利和台湾等国家及地区引进一批国际一流的生产设备。企业通过ISO9001:2008质量体系和ISO14001:2004环境管理体系认证。主要生产金属化薄膜电容器5大系列:1、双面金属化电容器(MMKP)2、高频高压电容器(CBB81)3、聚丙薄膜电容器(CBB21)4、聚脂薄膜电容器(CL21、CL21X)5、方壳电容器(MKP、X2)。
