薄膜电容器产品的优点

2020-08-28 08:56:25

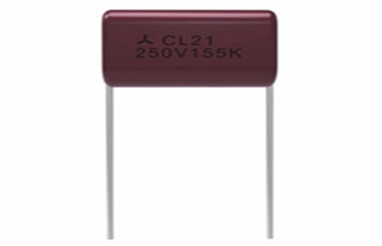

薄膜电容器是一款性能良好的电容器,广泛应用于通讯,照明,显示器,家电,电源,汽车电子等电子设备。它具有无极性,绝缘阻抗很高,频率特性优异(频率响应宽广),而且介质损失很小。所以薄膜电容器被大量使用在模拟电路上。尤其是在信号交连的部分,必须使用频率特性良好,介质损失极低的电容器,方能确保信号在传送时,不致有太大的失真情形发生。在所有的塑料薄膜电容当中,又以聚丙烯(PP)电容和聚苯乙烯(PS)电容的特性最为显著,当然这两种电容器的价格也比较高。然而近年来音响器材为了提升声音的品质,所采用的零件材料已愈来愈高级,价格并非最重要的考量因素,所以近年来PP电容和PS电容被使用在音响器材的频率与数量也愈来愈高。读者们可以经常见到某某牌的器材,号称用了多少某某的PP质电容或PS质电容,以做为在声音品质上的背书,其道理就在此。

薄膜电容器选型要求

1.电容器的额定电压:

指在额定温度范围内可以连续施加到电容器的直流电压或脉冲电压的峰值。考虑到可靠性降额使用要求,通常要求实际工作电压应小于80%的额定电压值。

2.电容器的工作电压选择:

通过电容器的脉冲电压和耐电压,由于薄膜电容器存在损耗,在高频和高脉冲条件下使用时,如有较大通过电容器的电流会使薄膜电容器的自身发热,严重时将会有热击穿等(冒烟、击穿)的危险,因此使用中还受到电容器额定电流的限制。使用时必须确保这两个电压都在允许范围之内。如果无法确定实际工作电压(电流)波形,可用电容器工作的自身温升来确定,通常对聚酯类电容,允许自身温升在小于10C的条件下使用。对于聚丙烯电容,允许在自身温升在小于5℃的条件下使用。(实际测量应在电容器端面引线焊接部位表面测试)

3.电容器容量和引线跨距的选择:

1) 容量选取必须符合E24系列值范围内:1.0, 1.1, 1.2,1.3, 1.5,1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9,4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1共24级,其中下面画横线的为E12系列值,为优选系列值。

2)容量取值范围应符合各类电容器通用规格书中给出的容量范围 :

不同厂家提供的规格书,其容量的上、下限范围可能略有不同,但如果容量选取值已明显低于该类别的下限值,则应在陶瓷电容器中选取,反之如容量值已高于该类别的上限值,则应在电解电容器中选取。

3)引线成型脚距的选取:

不同型号不同规格的薄膜电容器,其引线常规间距P 在厂家规格书中都有确定的数值,但在实际使用中,根据PCB装配要求,可以要求厂家成型供货,给出的成型后脚距F的尺寸要求。
