在正式介绍薄膜电容吸收系数之前,先介绍以下几个参数以加深理解,分别为电介质、电介质的极化和电容器的吸收现象。
电介质:
所谓电介质,是指不导电的物质,即绝缘体,内部没有可以移动的电荷。若把电介质放入静电场场中。电介质原子中的电子和原子核在电场力的作用下在原子范围内做“微观的相对位移”,而不能象导体中的自由电子那样脱离所属的原子做“宏观的移动”。达到静电平衡时,电介质内部的场强也不为零。这是电介质与导体电性能的主要差别。
电介质极化:
在外加电场的作用下,电介质内部沿电场方向出现宏观偶极矩,在电介质表面出现束缚电荷,这就是电介质的极化。
电容器的吸收现象:
在外加电场的作用下,电介质的缓慢极化而使电容器充放电过程中产生的时间滞后现象。通俗理解就是要求电容立即充满电,它没有立即充满;要求电容完全释放掉电荷,它没有释放完,出现时间的滞后现象。
薄膜电容吸收系数:
用来形容薄膜电容器电介质吸收现象的数值称之为吸收系数,用Ka代称,薄膜电容器的电介质吸收效应决定电容器的低频特性,不同的介质电容器,其Ka值相差很大,同一电容器的测试持续时间不同,其测量结果也不相同;同一规格,不同生产厂商,不同批次的电容器,其Ka值也有差异。
那么薄膜电容器的吸收系数是不是越小越好呢?或者吸收系数越大会带来什么不良影响呢?
请大家继续看如下的技术探讨:
1、Q:薄膜电容器的吸收系数是不是越小越好呢?
A:在外加电场的作用下:Ka越小(吸收系数越小)→电介质(即绝缘体)极化越弱→电介质表面出现的束缚力越低→电介质对电荷牵引力的束缚越小→电容器的吸收现象越弱→电容器充放电更快。理想状态:Ka为0,即吸收系数为0,电介质(即绝缘体)在外加电场的作用下无极化现象,电介质表面对电荷无牵引束缚力,电容器充放电响应无滞后。故薄膜电容器的吸收系数是越小越好的,回应文章的标题。
2、Q:薄膜吸收系数越大会带来什么不良影响呢?
A:Ka值过大的电容器,它对不同电路的影响以不同的形式表现出来,如下:
1)微分电路变成耦合电路
2(锯齿波电路产生的锯齿波回程加大,因而电路不能迅速恢复
3)限幅器、箝位器、窄脉冲输出波形发生畸变
4)超低频平滑滤波器时间常数变大
5)直流放大器零点受扰动后,单向漂移
6)取样保持电路精度下降
7)线性放大器直流工作点漂移
8)电源电路纹波加大
以上种种介质吸收效应的表现,却离不开其本质电容器的“惰性”,即在规定的时间内充电充不到预期值,反之放电也是这样。Ka值较大的电容器,其绝缘电阻(或漏电流)与理想电容器(Ka=0)不同,它随测试时间加长而增大(漏电流减小)。我国现行的规范规定的测试时间是一分钟。

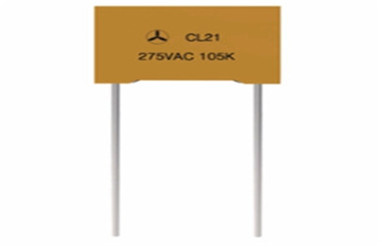

扬州晶电电子科技有限公司是一家专业生产和销售金属化薄膜电容器的厂家。主要生产金属化薄膜电容器5大系列:1、双面金属化电容器(MMKP)2、高频高压电容器(CBB81)3、聚丙薄膜电容器(CBB21)4、聚脂薄膜电容器(CL21、CL21X)5、方壳电容器(MKP、X2)。
