在电子元器件领域，电容器作为基础储能元件，其封装形式直接影响电路设计的灵活性与性能表现。轴向（Axial）与径向（Radial）电容器作为两种主流的引线式封装类型，因结构差异在应用中各具优势。本文结合行业技术标准与典型产品案例，深度解析二者的核心差异及适用场景。

一、结构设计：引线布局与物理形态

1.引线方向

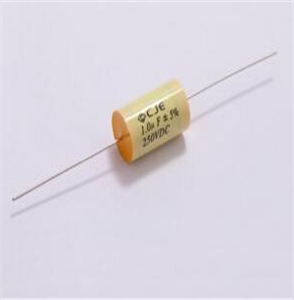

轴向电容器：引线位于电容器的同一轴线上，呈直线对称分布（如圆柱形两端引出），典型结构如CL20金属化聚酯薄膜电容。

径向电容器：引线从电容器的同一平面或径向截面引出，通常垂直于主体轴线（如圆柱体侧面平行引出），常见于铝电解电容。

2.封装形态

轴向电容多采用圆柱形或扁圆形设计，内部采用金属化薄膜卷绕工艺，两端通过环氧树脂密封，具有低感抗特性。

径向电容则常见于圆柱或方型封装，内部层叠结构更易实现大容量，但引线分布可能引入更高寄生电感。

二、安装方式与电路适配性

1.PCB布局兼容性

轴向电容的引线对称性适合水平插入式安装，尤其在空间受限的线性电路中可优化走线路径，降低高频干扰。

径向电容的垂直安装特性更适配高密度PCB布局，例如电源滤波模块中需紧凑排列的场景。

2.高频性能表现

轴向电容因无感结构设计（如金属化聚酯薄膜卷绕），在高频电路中表现出低损耗（tanδ≤0.008）和低温升特性，适用于音频分频、通信信号耦合等场景。

径向电容的引线分布易引入寄生电感，高频下可能产生谐振，因此更多用于中低频滤波或储能，如开关电源的输入/输出滤波。

三、核心参数与行业应用对比

案例解析：

轴向电容：如科雅CL20系列，凭借低噪声特性，广泛用于通信设备的隔直与信号耦合；CBB20型则因聚丙烯薄膜的高耐压性，适配大电流脉冲电路（如开关电源PFC模块）。

径向电容：铝电解电容（如Panasonic径向系列）因容量密度高，是电源主滤波的较好的选择，但需注意极性安装限制。

四、行业趋势：技术演进与市场分化

1.高频化需求推动轴向电容创新

随着5G通信与汽车电子对高频性能要求的提升，轴向电容通过优化薄膜材料（如PPS、PET）进一步降低ESR和ESL，逐步渗透至射频前端模块。

2.径向电容的“大容量+小型化”竞争

径向封装通过叠层工艺与固态电解质技术，在保持高容量的同时缩小体积（如贴片式铝电解电容），满足便携设备与车载电子的需求。

3.混合封装方案的兴起

部分厂商推出轴向-径向兼容设计（如AVX的复合结构电容），以适配多场景安装需求，尤其在工业控制与新能源领域展现灵活性。

轴向与径向电容器的差异本质在于结构适配性：前者以低感抗、高频稳定性见长，后者以高容量密度和成本优势主导中低频场景。未来，随着电路集成度与频率需求的持续升级，两类产品将在细分市场中并行发展，而材料创新与封装工艺的突破将成为竞争关键。
